Tipo micro divisor óptico del SC APC 1x2 para la red óptica pasiva
Persona de Contacto : Mike nie
Número de teléfono : 8613713851846
WhatsApp : +8613713851846
| Cantidad de orden mínima : | Negociable | Precio : | Negotiation |
|---|---|---|---|
| Tiempo de entrega : | 5-8 días laborales | Condiciones de pago : | LC, T/T |
| Capacidad de la fuente : | 1000000 pedazos por mes |
| Lugar de origen: | Guangdong, China | Nombre de la marca: | Seacent |
|---|---|---|---|
| Certificación: | ISO9001,ROHS | Número de modelo: | 2X8 |
|
Información detallada |
|||
| Longitud de onda de trabajo: | 1260-1650nm | Tipo de fibra: | G657A1o personalizado |
|---|---|---|---|
| Pérdida de inserción: | 10,5dB | Pérdida de retorno: | ≥55dB |
| Longitud de fibra: | 1.0 o personalizado | Temperatura de trabajo: | -40 ℃ - 85 ℃ |
| Nombre: | Divisor de PLC de tipo micro | ||
| Alta luz: | Divisor de PLC óptico pasivo,Divisor de PLC óptico de tipo micro,Divisor de fibra de PLC de red |
||
Descripción de producto

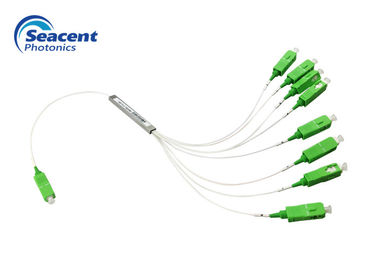

Pérdida de inserción baja del divisor del PLC tipo micro 2x8 con el conector SC/APC
Descripción del divisor PLC de fibra óptica
Nuestros divisores de PLC proporcionan una forma confiable de dividir la fibra óptica en múltiples rutas.Ofrecemos configuraciones que van desde 1x2 hasta 1x128 y desde 2x2 hasta 2x64 vías de división.Se puede encontrar una amplia aplicación de divisores de PLC en redes PON.Con varios formatos de empaque, los filtros PLC se pueden instalar en cajas de empalme de fibra en miniatura, bandejas de fibra, cajas de conexiones o incluso en bastidores de comunicación de datos.Los divisores de PLC tienen baja pérdida de inserción y certificación de baja PDL y RoHS.
Parámetros del divisor PLC de fibra óptica
1XN
| Parámetro | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Longitud de onda de trabajo (nm) | 1260-1650 | |||||||||||
| tipo de fibra | G657A1 o personalizado | |||||||||||
| Pérdida de inserción (dB) | 3.9 | 6.1 | 7.2 | 9.0 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 |
| Uniformidad (dB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Pérdida dependiente de la polarización (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| Pérdida de retorno (dB) | ≥55 | |||||||||||
| Direccionalidad (dB) | ≥55 | |||||||||||
| Longitud de fibra (m) | 1.0 o personalizado | |||||||||||
| Estabilidad de temperatura (dB) | -40 ℃--85 ℃ (≤0.5) | |||||||||||
| Temperatura de trabajo °C | -40 ℃--85 ℃ | |||||||||||
| Temperatura de almacenamiento °C | -40 ℃--85 ℃ | |||||||||||
| Potencia máxima (nW) | 1000 | |||||||||||
Nota: El IL anterior no tiene los parámetros del conector.
1XN con pérdida de inserción del divisor óptico del conector en los requisitos anteriores además del aumento de 1X2 no supera los 0,2 dB, el aumento restante no supera los 0,3 dB.
2XN
| Parámetro | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Longitud de onda de trabajo (nm) | 1260-1650 | |||||
| tipo de fibra | G657A1 o personalizado | |||||
| Pérdida de inserción (dB) | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| Uniformidad (dB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Pérdida dependiente de la polarización (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Pérdida de retorno (dB) | ≥55 | |||||
| Direccionalidad (dB) | ≥55 | |||||
| Longitud de fibra (m) | 1.0 o personalizado | |||||
| Estabilidad de temperatura (dB) | -40 ℃--85 ℃ (≤0.5) | |||||
| Temperatura de trabajo °C | -40 ℃--85 ℃ | |||||
| Temperatura de almacenamiento °C | -40 ℃--85 ℃ | |||||
| Potencia máxima (nW) | 1000 | |||||
Especificación detallada del divisor PLC de fibra óptica
PLC Splitter-Tipo Mini-Seacent Photonics.pdf
Ventajas DeDivisor de fibra óptica
1. Adopte acero inoxidable de alta resistencia, pase la prueba de niebla salina
2. El núcleo de la férula es inferior a 0,2 um
3. Adoptar materia prima 100% nueva, cumplimiento de ROHS
4. Baja pérdida de inserción
5. Diseño compacto de baja PDL
6. Buena uniformidad de canal a canal
7. Amplia longitud de onda operativa: de 1260nm a 1650nm
8. Amplia temperatura de funcionamiento: de -40 ℃ a 85 ℃
