| Brand Name: | Seacent |
| Model Number: | 1x32 |
| MOQ: | Negociable |
| Precio: | Negotiation |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 1000000 pedazos por mes |

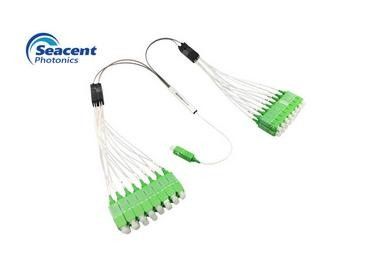

Tipo divisor de la rama del PLC de la fibra óptica de G657A1 para la red de PON FTTX
Descripción del divisor del PLC de la fibra óptica
Los módulos planares del divisor del circuito de la onda ligera de Seacent Photonics (PLC) permiten que los fabricantes de equipamiento del sistema reduzcan costes y acorten tiempo al mercado.
Los componentes de alta calidad, confiables están montados en una instalación industrial dedicada del módulo personalizado.
Característica del divisor óptico del PLC
- Buena uniformidad y pérdida de inserción baja
- Pérdida dependiente de la polarización baja
- Estabilidad ambiental excelente
- Estabilidad Telcordia GR-1221 y GR-1209
- Altas confiabilidad y estabilidad
Uso del divisor del PLC de la fibra óptica
Parámetros del divisor del PLC de la fibra óptica
| Parámetro | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 |
| Longitud de onda de trabajo (nanómetro) | 1260-1650 | ||||
| Tipo de la fibra | G657A1 o modificado para requisitos particulares | ||||
| Pérdida de inserción (DB) | 7,2 | 10,2 | 13,5 | 16,8 | 20,1 |
| Uniformidad (DB) | ≤0.5 | ≤0.8 | ≤1.0 | ≤1.5 | ≤1.8 |
| Pérdida dependiente de la polarización (DB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Pérdida de vuelta (DB) | ≥55 | ||||
| Direccionalidad (DB) | ≥55 | ||||
| Longitud de la fibra (m) | 1,0 o modificado para requisitos particulares | ||||
| Estabilidad de temperatura (DB) | -40℃--85℃ (≤0.5) | ||||
| °C de trabajo de la temperatura | -40℃--85℃ | ||||
| °C de la temperatura de almacenamiento | -40℃--85℃ | ||||
| Poder máximo (nanovatio) | 1000 | ||||
Nota: IL antedicho está sin los parámetros del conector.
1XN con el conector que la pérdida de inserción óptica del divisor en los requisitos antedichos además del aumento 1X2 no excede 0.2dB, el aumento restante no excede 0.3dB.
| Parámetro | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Longitud de onda de trabajo (nanómetro) | 1260-1650 | ||||
| Tipo de la fibra | G657A1 o modificado para requisitos particulares | ||||
| Pérdida de inserción (DB) | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Uniformidad (DB) | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Pérdida dependiente de la polarización (DB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Pérdida de vuelta (DB) | ≥55 | ||||
| Direccionalidad (DB) | ≥55 | ||||
| Longitud de la fibra (m) | 1,0 o modificado para requisitos particulares | ||||
| Estabilidad de temperatura (DB) | -40℃--85℃ (≤0.5) | ||||
| °C de trabajo de la temperatura | -40℃--85℃ | ||||
| °C de la temperatura de almacenamiento | -40℃--85℃ | ||||
| Poder máximo (nanovatio) | 1000 | ||||
Nota: IL antedicho está sin los parámetros del conector.
2XN con pérdida de inserción óptica del divisor del conector aumentó en no más que 0.3dB en los requisitos antedichos.
Especificación detallada del divisor del PLC de la fibra óptica
|
|
| Brand Name: | Seacent |
| Model Number: | 1x32 |
| MOQ: | Negociable |
| Precio: | Negotiation |
| Payment Terms: | L/C, T/T |
Tipo divisor de la rama del PLC de la fibra óptica de G657A1 para la red de PON FTTX
Descripción del divisor del PLC de la fibra óptica
Los módulos planares del divisor del circuito de la onda ligera de Seacent Photonics (PLC) permiten que los fabricantes de equipamiento del sistema reduzcan costes y acorten tiempo al mercado.
Los componentes de alta calidad, confiables están montados en una instalación industrial dedicada del módulo personalizado.
Característica del divisor óptico del PLC
- Buena uniformidad y pérdida de inserción baja
- Pérdida dependiente de la polarización baja
- Estabilidad ambiental excelente
- Estabilidad Telcordia GR-1221 y GR-1209
- Altas confiabilidad y estabilidad
Uso del divisor del PLC de la fibra óptica
Parámetros del divisor del PLC de la fibra óptica
| Parámetro | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 |
| Longitud de onda de trabajo (nanómetro) | 1260-1650 | ||||
| Tipo de la fibra | G657A1 o modificado para requisitos particulares | ||||
| Pérdida de inserción (DB) | 7,2 | 10,2 | 13,5 | 16,8 | 20,1 |
| Uniformidad (DB) | ≤0.5 | ≤0.8 | ≤1.0 | ≤1.5 | ≤1.8 |
| Pérdida dependiente de la polarización (DB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Pérdida de vuelta (DB) | ≥55 | ||||
| Direccionalidad (DB) | ≥55 | ||||
| Longitud de la fibra (m) | 1,0 o modificado para requisitos particulares | ||||
| Estabilidad de temperatura (DB) | -40℃--85℃ (≤0.5) | ||||
| °C de trabajo de la temperatura | -40℃--85℃ | ||||
| °C de la temperatura de almacenamiento | -40℃--85℃ | ||||
| Poder máximo (nanovatio) | 1000 | ||||
Nota: IL antedicho está sin los parámetros del conector.
1XN con el conector que la pérdida de inserción óptica del divisor en los requisitos antedichos además del aumento 1X2 no excede 0.2dB, el aumento restante no excede 0.3dB.
| Parámetro | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Longitud de onda de trabajo (nanómetro) | 1260-1650 | ||||
| Tipo de la fibra | G657A1 o modificado para requisitos particulares | ||||
| Pérdida de inserción (DB) | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Uniformidad (DB) | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Pérdida dependiente de la polarización (DB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Pérdida de vuelta (DB) | ≥55 | ||||
| Direccionalidad (DB) | ≥55 | ||||
| Longitud de la fibra (m) | 1,0 o modificado para requisitos particulares | ||||
| Estabilidad de temperatura (DB) | -40℃--85℃ (≤0.5) | ||||
| °C de trabajo de la temperatura | -40℃--85℃ | ||||
| °C de la temperatura de almacenamiento | -40℃--85℃ | ||||
| Poder máximo (nanovatio) | 1000 | ||||
Nota: IL antedicho está sin los parámetros del conector.
2XN con pérdida de inserción óptica del divisor del conector aumentó en no más que 0.3dB en los requisitos antedichos.
