| Brand Name: | Seacent |
| Model Number: | coleta 2CH |
| MOQ: | 10pcs |
| Payment Terms: | L/C, T/T |

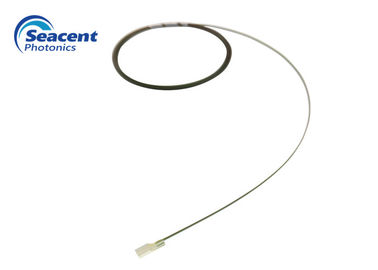

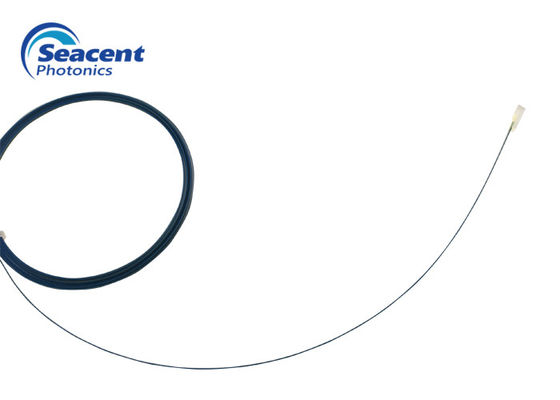

El arsenal bajo 2CH G657A1 los 0.5M Length ROHS de la fibra del surco del PDL PM980 V aprobó
Longitud de la coleta 2CH G657A1 los 0.5M del arsenal de la fibra
Descripción:
Proporcionamos procesos únicos de la asamblea/del corte/del pulimento para conseguir la mejor exactitud de la posición de la base de la fibra con la superficie de pulido perfecta. El arsenal de la fibra es un componente esencial usado en diversos usos para conectar la fibra óptica con su guía de onda.
Características:
Pérdida de inserción baja y PDL bajo
Alta precisión y alta confiabilidad
Dimensión compacta
Usos:
Interruptores
Interferometría
Sensores ópticos
Componentes integrados
Multiplexores/demultiplexores
Conexión a los dispositivos de la guía de onda
Especificación:
| longitud de la fibra | de pocos centímetros a varios cientos de metros |
| tipo de la fibra | PMF, MMF, SMF o aduana |
| ángulo de pulido | 0+/-0.5; 8+/-0.5; aduana |
| exactitud de la posición de la fibra | +/-1um (x y eje) |
| conectores | FC, LC, SC, ST, SMA, MU, E2000, otro |
| espaciamiento de la fibra | a petición |
| cantidad de la fibra | a petición |
tabla de la dimensión del embase del V-surco:
| L | W | H | X | Y | error completo | ||||||
| tipo | tamaño | diferencia común | tamaño | diferencia común | tamaño | diferencia común | tamaño | diferencia común | diferencia de la altura de la base | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ±0.3 | 5,7 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ±0.3 | 7,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ±0.3 | 9,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0,1 | |
Información el ordenar:
|
Número del producto |
Tipo de la fibra |
Longitud de la fibra |
|
01=1CH 02=2CH 03=4CH 04=8CH 05=12CH 06=16CH 07=24CH 08=32CH 09=48CH 10=64CH 11=96CH |
1=G657A1 2= G657A2 3=G652D 4=G652B |
los 0=0.5M el 1=1.0M los 2=1.5M los 3=2.0M los 4=2.5M |
|
|
