| Brand Name: | Seacent |
| Model Number: | coleta 2CH |
| MOQ: | 10pcs |
| Payment Terms: | L/C, T/T |

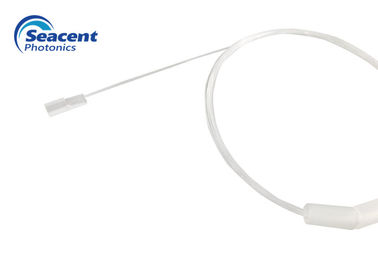

Coleta de fibra óptica de cristal 2CH G657A1 los 0.5M Length del arsenal del silicio
Longitud de la coleta 2CH G657A1 los 0.5M del arsenal de la fibra
Características:
P.M., SM, fibras del milímetro
Pérdida de inserción baja y PDL bajo
Alta precisión y alta confiabilidad
Dimensión compacta
Cualquier fibras ópticas de la longitud y espaciamientos de encargo de la fibra
Usos:
Interruptores
Interferometría
Sensores ópticos
Componentes integrados
Multiplexores/demultiplexores
Conexión a los dispositivos de la guía de onda
Especificación:
| longitud de la fibra | de pocos centímetros a varios cientos de metros |
| tipo de la fibra | PMF, MMF, SMF o aduana |
| ángulo de pulido | 0+/-0.5; 8+/-0.5; aduana |
| exactitud de la posición de la fibra | +/-1um (x y eje) |
| conectores | FC, LC, SC, ST, SMA, MU, E2000, otro |
| espaciamiento de la fibra | a petición |
| cantidad de la fibra | a petición |
tabla de la dimensión del embase del V-surco:
| L | W | H | X | Y | error completo | ||||||
| tipo | tamaño | diferencia común | tamaño | diferencia común | tamaño | diferencia común | tamaño | diferencia común | diferencia de la altura de la base | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ±0.3 | 5,7 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ±0.3 | 7,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ±0.3 | 9,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0,1 | |
Información el ordenar:
|
Número del producto |
Tipo de la fibra |
Longitud de la fibra |
|
01=1CH 02=2CH 03=4CH 04=8CH 05=12CH 06=16CH 07=24CH 08=32CH 09=48CH 10=64CH 11=96CH |
1=G657A1 2= G657A2 3=G652D 4=G652B |
los 0=0.5M el 1=1.0M los 2=1.5M los 3=2.0M los 4=2.5M |
|
|
