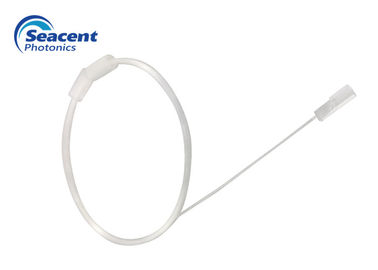

| Brand Name: | Seacent |
| Model Number: | Fibra Array-5CH |
| MOQ: | 10pcs |
| Payment Terms: | L/C, T/T |
Pérdida de inserción baja
Pérdida de alto retorno
Temperatura amplia de la operación
Altas estabilidad y confiabilidad
Alta exactitud de la posición de la base de la fibra
Dispositivos del PLC
Divisores
AWG
Acoplador
Dispositivo activo/pasivo de la fibra óptica del arsenal
| Artículo | Parámetro |
| Material | Vidrio de cuarzo, borosilicate, silicio |
| Número de canales | 1CH ~ 128CH |
| Distancia de la base/tolerancia (μm) | 250, 127/0,7 |
| Longitud de la fibra (m) | 2.0±0.1 |
| Ángulo de pulido (°) | 0, +8, -8 (±0.3) |
| Llanura de pulido | ﹤ 5 fringes@633nm |
| Tipo de la fibra | SMF-28e o SMF-28e XB |
| Temperatura de funcionamiento (℃) | -40~+85 |
tabla de la dimensión del embase del V-surco:
| L | W | H | X | Y | error completo | ||||||
| tipo | tamaño | diferencia común | tamaño | diferencia común | tamaño | diferencia común | tamaño | diferencia común | diferencia de la altura de la base | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ±0.3 | 5,7 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ±0.3 | 7,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ±0.3 | 9,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0,1 | |
Información el ordenar:
| Número del producto | Tipo de la fibra | Longitud de la fibra |
|
01=1CH
02=2CH
03=4CH
04=8CH
05=12CH
06=16CH
07=24CH
08=32CH
09=48CH
10=64CH
11=96CH
12=128CH
|
1=G657A1
2= G657A2
3=G652D
4=G652B
|
los 0=0.5M
el 1=1.0M
los 2=1.5M
los 3=2.0M
los 4=2.5M
|
|
