| Nombre De La Marca: | Seacent |
| Model Number: | 1x5 |
| MOQ: | Negociables |
| Precio: | negotiable |
| Condiciones De Pago: | L / C, T / T |
| Capacidad De Suministro: | 1000000 pedazos por mes |

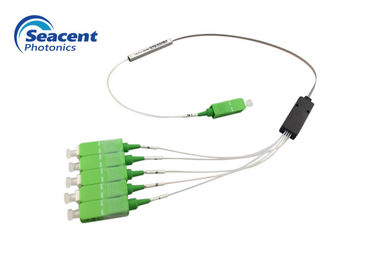

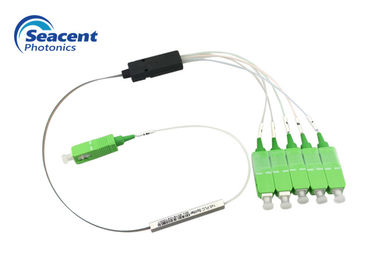

tipo pérdida de la rama 1x5 de inserción baja del divisor del PLC para el sistema de FTTH

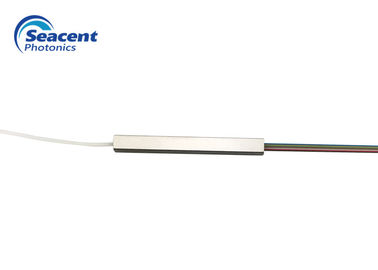

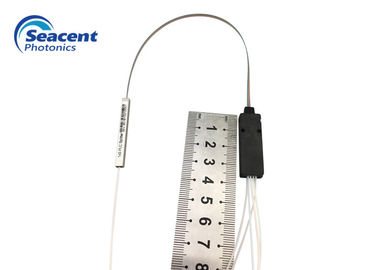

Descripción del divisor del PLC de la fibra óptica
Los componentes avanzados Photonics de Seacent introducen una familia de módulos del divisor del PLC del alto rendimiento. Los módulos utilizan los microprocesadores ópticos de la guía de onda, que confían en la tecnología de la deposición de vapor químico del plasma (P-CVD) y su proceso patentado de la fabricación para proporcionar características ópticas estables.
La silicona de los módulos en la guía de onda de la silicona y el arsenal de fibra óptica se alinean exacto dentro de un paquete ultra-compacto probado a Telcordia GR-1209 y GR-1221. El paquete ofrece pérdida de inserción baja, pérdida dependiente de la polarización baja y alta uniformidad del puerto. Los módulos del divisor están disponibles con 1xN hasta 64 y 2xN hasta 32 configuraciones del canal y también suministrado los diversos módulos connectorized del casete
Características del divisor del PLC de la fibra óptica
Uso del divisor del PLC de la fibra óptica
Parámetros del divisor del PLC de la fibra óptica
| Parámetro | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 |
| Longitud de onda de trabajo (nanómetro) | 1260-1650 | ||||
| Tipo de la fibra | G657A1 o modificado para requisitos particulares | ||||
| Pérdida de inserción (DB) | 7,2 | 10,2 | 13,5 | 16,8 | 20,1 |
| Uniformidad (DB) | ≤0.5 | ≤0.8 | ≤1.0 | ≤1.5 | ≤1.8 |
| Pérdida dependiente de la polarización (DB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Pérdida de vuelta (DB) | ≥55 | ||||
| Direccionalidad (dB) | ≥55 | ||||
| Longitud de la fibra (m) | 1,0 o modificado para requisitos particulares | ||||
| Estabilidad de temperatura (DB) | -40℃--85℃ (≤0.5) | ||||
| °C de trabajo de la temperatura | -40℃--85℃ | ||||
| °C de la temperatura de almacenamiento | -40℃--85℃ | ||||
| Poder máximo (nanovatio) | 1000 | ||||
Nota: IL antedicho está sin los parámetros del conector.
1XN con el conector que la pérdida de inserción óptica del divisor en los requisitos antedichos además del aumento 1X2 no excede 0.2dB, el aumento restante no excede 0.3dB.
| Parámetro | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Longitud de onda de trabajo (nanómetro) | 1260-1650 | ||||
| Tipo de la fibra | G657A1 o modificado para requisitos particulares | ||||
| Pérdida de inserción (DB) | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Uniformidad (DB) | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Pérdida dependiente de la polarización (DB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Pérdida de vuelta (DB) | ≥55 | ||||
| Direccionalidad (dB) | ≥55 | ||||
| Longitud de la fibra (m) | 1,0 o modificado para requisitos particulares | ||||
| Estabilidad de temperatura (DB) | -40℃--85℃ (≤0.5) | ||||
| °C de trabajo de la temperatura | -40℃--85℃ | ||||
| °C de la temperatura de almacenamiento | -40℃--85℃ | ||||
| Poder máximo (nanovatio) | 1000 | ||||
Nota: IL antedicho está sin los parámetros del conector.
2XN con la pérdida de inserción óptica del divisor del conector creciente en no más que 0.3dB en los requisitos antedichos.
Especificación detallada del divisor del PLC de la fibra óptica
|
|
