| Nombre De La Marca: | Seacent |
| Model Number: | 1x3 |
| MOQ: | Negociables |
| Precio: | negotiable |
| Condiciones De Pago: | L / C, T / T |
| Capacidad De Suministro: | 1000000 pedazos por mes |

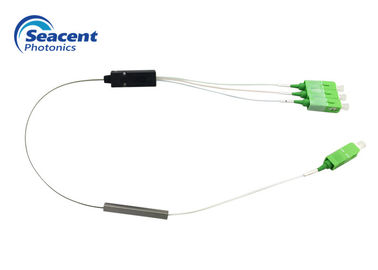

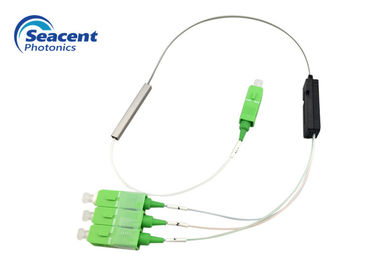

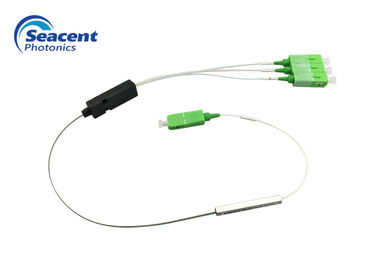

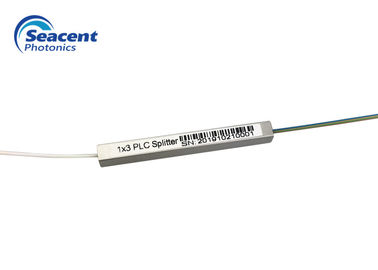

tipo pérdida de la rama 1x3 de alto retorno del divisor del PLC para el sistema de FTTH
Descripción del divisor del PLC de la fibra óptica
Según el principio, los divisores de la fibra óptica se pueden dividir en el divisor bicónico fundido de (FBT) de la forma cónica y los divisores planares de (PLC) del circuito de la onda luminosa.
El divisor de FBT es uno del mas comun. Los divisores de FBT se aceptan y se utilizan extensamente en redes pasivas, especialmente para los casos donde está más pequeña la configuración de la fractura (1x2, 1X4, 2x2, etc.). [1]
El PLC es una tecnología más reciente. Los divisores del PLC ofrecen una mejor solución para usos más grandes. Las guías de onda se fabrican usando la litografía sobre un substrato del vidrio de silicona, que permite encaminar porcentajes específicos de la luz. Como consecuencia, los divisores del PLC ofrecen exacto e incluso fracturas con pérdida mínima en un paquete eficiente.
Características del divisor del PLC de la fibra óptica
Uso del divisor del PLC de la fibra óptica
Parámetros del divisor del PLC de la fibra óptica
| Parámetro | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 |
| Longitud de onda de trabajo (nanómetro) | 1260-1650 | ||||
| Tipo de la fibra | G657A1 o modificado para requisitos particulares | ||||
| Pérdida de inserción (DB) | 7,2 | 10,2 | 13,5 | 16,8 | 20,1 |
| Uniformidad (DB) | ≤0.5 | ≤0.8 | ≤1.0 | ≤1.5 | ≤1.8 |
| Pérdida dependiente de la polarización (DB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Pérdida de vuelta (DB) | ≥55 | ||||
| Direccionalidad (dB) | ≥55 | ||||
| Longitud de la fibra (m) | 1,0 o modificado para requisitos particulares | ||||
| Estabilidad de temperatura (DB) | -40℃--85℃ (≤0.5) | ||||
| °C de trabajo de la temperatura | -40℃--85℃ | ||||
| °C de la temperatura de almacenamiento | -40℃--85℃ | ||||
| Poder máximo (nanovatio) | 1000 | ||||
Nota: IL antedicho está sin los parámetros del conector.
1XN con el conector que la pérdida de inserción óptica del divisor en los requisitos antedichos además del aumento 1X2 no excede 0.2dB, el aumento restante no excede 0.3dB.
| Parámetro | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Longitud de onda de trabajo (nanómetro) | 1260-1650 | ||||
| Tipo de la fibra | G657A1 o modificado para requisitos particulares | ||||
| Pérdida de inserción (DB) | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Uniformidad (DB) | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Pérdida dependiente de la polarización (DB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Pérdida de vuelta (DB) | ≥55 | ||||
| Direccionalidad (dB) | ≥55 | ||||
| Longitud de la fibra (m) | 1,0 o modificado para requisitos particulares | ||||
| Estabilidad de temperatura (DB) | -40℃--85℃ (≤0.5) | ||||
| °C de trabajo de la temperatura | -40℃--85℃ | ||||
| °C de la temperatura de almacenamiento | -40℃--85℃ | ||||
| Poder máximo (nanovatio) | 1000 | ||||
Nota: IL antedicho está sin los parámetros del conector.
2XN con la pérdida de inserción óptica del divisor del conector creciente en no más que 0.3dB en los requisitos antedichos.
Especificación detallada del divisor del PLC de la fibra óptica
Tipo-Seacent Photonics.pdf de la Divisor-rama del PLC
|
|
