| Nombre De La Marca: | Seacent |
| Model Number: | tipo divisor del ABS 1x12 del PLC |
| MOQ: | Negociables |
| Precio: | negotiable |
| Condiciones De Pago: | L / C, T / T |
| Capacidad De Suministro: | 100.000 piezas al mes |
el módulo del divisor del PLC del ABS 1x12 para las redes ópticas pasivas ató con alambre Internet de la TV
Descripción del módulo del divisor del PLC:
El divisor planar del circuito de la onda luminosa (PLC) es un tipo de dispositivo óptico de la gestión del poder que se fabrique usando tecnología óptica de la guía de onda de la silicona. Ofrece confiabilidad tamaño pequeño, alta, la gama de longitud de onda de funcionamiento ancha y la buena uniformidad de canal a canal, y es ampliamente utilizado en redes de PON realizar partir del poder de la señal óptica.
Características del módulo del divisor del PLC:
Polarización de pequeñas pérdidas y estable.
Certificado por Telcordia GR.1209 y GR.1221.
Pérdida de inserción baja
Pérdida dependiente de la polarización baja
Estabilidad ambiental excelente
Estabilidad mecánica excelente
Telcordia GR-1221 y GR-1209
Áreas de aplicación del módulo del divisor del PLC:
Red de PON-FTTX
Fibra al punto (FTTX)
Fibra al hogar (FTTH)
Redes ópticas pasivas (PON)
Redes ópticas pasivas del gigabit (GPON)
Redes de área local (LAN)
De cabletelevisión (CATV)
Información el ordenar:
| tipo de producto | Diámetro de la entrada y de la salida | Longitud de la entrada y de la fibra |
Caja del ABS tamaño |
|
1XNor 2XN 0102=1X2 0103=1X3 0104=1X4 0105=1X5 0106=1X6 0107=1X7 0108=1X8 0112=1X12 0116=1X16 0124=1X24 0132=1X32 0164=1X64 1128=1X128
|
2=2.0m m 3=3.0m m |
los 0=0.5M el 1=1.0M los 2=1.5M los 3=2.0M los 4=2.5M S=customized |
|
Parámetros técnicos: Divisor del plc 1XN
| Parámetro | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 | |||||||||||
| Longitud de onda de trabajo (nanómetro) | 1260-1650 | ||||||||||||||||||||||
| Tipo de la fibra | G657A1 o modificado para requisitos particulares | ||||||||||||||||||||||
| Pérdida de inserción (DB) | 3,9 | 6,1 | 7,2 | 9,0 | 10,2 | 12,5 | 13,5 | 15,5 | 16,8 | 18,4 | 20,1 | 23,8 | |||||||||||
| Uniformidad (DB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 | |||||||||||
| Pérdida dependiente de la polarización (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 | |||||||||||
| Pérdida de vuelta (DB) | ≥55 | ||||||||||||||||||||||
| Direccionalidad (DB) | ≥55 | ||||||||||||||||||||||
| Longitud de la fibra (m) | 1,0 o modificado para requisitos particulares | ||||||||||||||||||||||
| Estabilidad de temperatura (DB) | -40℃ - 85℃ (≤0.5) | ||||||||||||||||||||||
| °C de trabajo de la temperatura | -40℃ - 85℃ | ||||||||||||||||||||||
| °C de la temperatura de almacenamiento | -40℃ - 85℃ | ||||||||||||||||||||||
| Poder máximo (nanovatio) | 1000 | ||||||||||||||||||||||
Nota: IL antedicho está sin los parámetros del conector.
1XN con el conector que la pérdida de inserción óptica del divisor en los requisitos antedichos además del aumento 1X2 no excede 0.2dB, el aumento restante no excede 0.3dB.
Parámetros técnicos: Divisor del plc 2XN
| Parámetro | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Longitud de onda de trabajo (nanómetro) | 1260-1650 | |||||
| Tipo de la fibra | G657A1 o modificado para requisitos particulares | |||||
| Pérdida de inserción (DB) | 4,2 | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Uniformidad (DB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Pérdida dependiente de la polarización (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Pérdida de vuelta (DB) | ≥55 | |||||
| Direccionalidad (DB) | ≥55 | |||||
| Longitud de la fibra (m) | 1,0 o modificado para requisitos particulares | |||||
| Estabilidad de temperatura (DB) | -40℃ - 85℃ (≤0.5) | |||||
| °C de trabajo de la temperatura | -40℃ - 85℃ | |||||
| °C de la temperatura de almacenamiento | -40℃ - 85℃ | |||||
| Poder máximo (nanovatio) | 1000 | |||||
Nota: IL antedicho está sin los parámetros del conector.
2XN con pérdida de inserción óptica del divisor del conector aumentó en no más que 0.3dB en los requisitos antedichos.

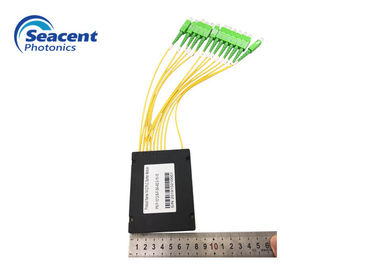

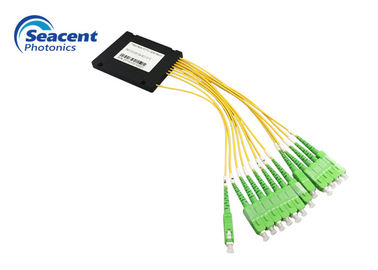

Imágenes del módulo del divisor del PLC
Parámetros de los detalles
Tipo-Seacent Photonics.pdf de los Divisor-ABS del PLC
|
|
