| Brand Name: | Seacent |
| Model Number: | divisor desnudo del PLC de la fibra 1*10 |
| MOQ: | Negociables |
| Precio: | Negotiation |
| Payment Terms: | L / C, T / T |
| Supply Ability: | 100.000 piezas al mes |

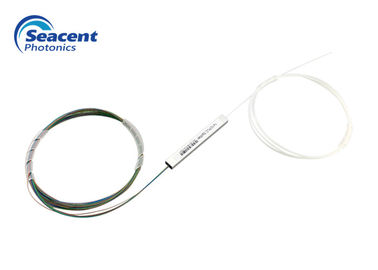

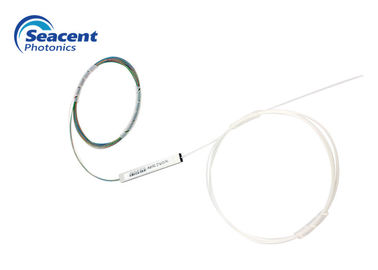

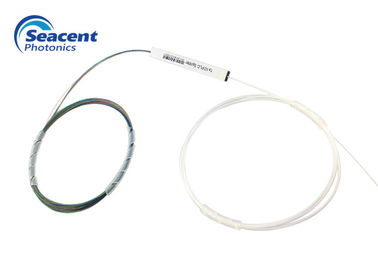

Divisor del Plc de la pérdida de alto retorno/Mini Fiber Optic Splitter desnudos 1*10
Descripción de producto:
El divisor óptico de la guía de onda planar (divisor del PLC) es un dispositivo óptico cuarzo-basado de la distribución de poder de la guía de onda integrada con tamaño pequeño, gama de longitud de onda de funcionamiento ancha, alta confiabilidad, buena uniformidad espectral, etc., especialmente convenientes para las redes ópticas pasivas. (EPON, GPON, etc.) conecta sede y el equipo de terminal y realiza partir de señales ópticas, proporcionando la gama completa 1XN y 2XN de productos, y no modifica el divisor para requisitos particulares óptico conveniente para las diversas ocasiones.
Características desnudas del divisor del Plc:
Paquete tamaño pequeño, compacto, pérdida de inserción baja, PDL bajo, pérdida de alto retorno y uniformidad del canal, conformidad excelentes GR-1209 y GR-1221 de Telcordia
Uso desnudo del divisor del Plc:
Redes de FTTX, redes de PON, redes del LAN, sistemas de CATV
Parámetros técnicos del divisor desnudo del Plc: Divisor óptico 1XN
| Parámetro | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Longitud de onda de trabajo (nanómetro) | 1260-1650 | |||||||||||
| Tipo de la fibra | G657A1 o modificado para requisitos particulares | |||||||||||
| Pérdida de inserción (DB) | 3,9 | 6,1 | 7,2 | 9 | 10,2 | 12,5 | 13,5 | 15,5 | 16,8 | 18,4 | 20,1 | 23,8 |
| Uniformidad (DB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Pérdida dependiente de la polarización (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| Pérdida de vuelta (DB) | ≥55 | |||||||||||
| Direccionalidad (DB) | ≥55 | |||||||||||
| Longitud de la fibra (m) | 1.0or modificó para requisitos particulares | |||||||||||
| Estabilidad de temperatura (DB) | -40℃--℃ 85 (≤0.5) | |||||||||||
| °C de trabajo de la temperatura | -40℃--℃ 85 | |||||||||||
| °C de la temperatura de almacenamiento | -40℃--℃ 85 | |||||||||||
Parámetros técnicos: Divisor óptico 2XN
| Parámetro | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| longitud de onda (nanómetro) | 1260-1650 | |||||
| Tipo de la fibra | G657A1 o modificado para requisitos particulares | |||||
| Pérdida de inserción (DB) | 4,2 | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Uniformidad (DB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Pérdida dependiente de la polarización (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Pérdida de vuelta (DB) | ≥55 | |||||
| Direccionalidad (DB) | ≥55 | |||||
| Longitud de la fibra (m) | 1.0or modificó para requisitos particulares | |||||
| Estabilidad de temperatura (DB) | -40℃ - 85℃ (≤0.5) | |||||
| °C de trabajo de la temperatura | -40℃ - 85℃ | |||||
| °C de la temperatura de almacenamiento | -40℃ - 85℃ | |||||
| Poder máximo (nanovatio) | 1000 | |||||
Nota: IL antedicho está sin los parámetros del conector.
2xN con aumentos ópticos de la pérdida de inserción del divisor del conector por no más que 0.3dB en los requisitos antedichos.
Información el ordenar:
|
|
|
|
|
Producto tipo |
Diámetro de la fibra | Longitud de la entrada y de la fibra |
Paquete tamaño |
|
1XN o 2XN 0102=1X2 0103=1X3 0104=1X4 0105=1X5 0106=1X6 0107=1X7 0108=1X8 0112=1X12 0116=1X16 0124=1X24 0132=1X32 0148=1X48 0164=1X64 1128=1X128 |
1=250um 2=900um |
los 0=0.5M el 1=1.0M los 2=1.5M los 3=2.0M los 4=2.5M S=Customized |
|
Detalles
Parámetros detallados
Dispositivo-Seacent Divisor-desnudo Photonics .pdf del PLC
|
|
