| Nombre De La Marca: | Seacent |
| Model Number: | Fibra array-32ch |
| MOQ: | 10pcs |
| Condiciones De Pago: | L / C, T / T |

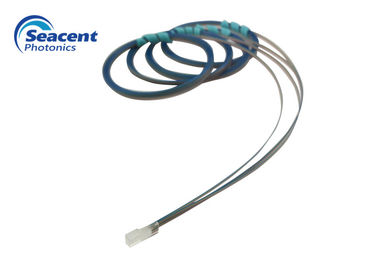

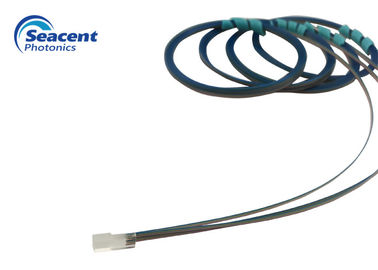

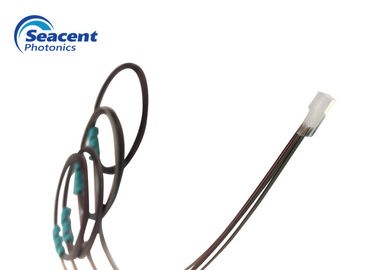

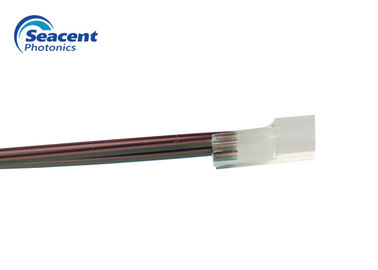

Los órdenes de la fibra son fabricados con el substrato del V-surco de la alta precisión por la asamblea de Browave/el proceso únicos del pulimento para conseguir una exactitud excelente de la posición de la base de la fibra y la calidad perfecta de la superficie polaca.
Proporcionamos procesos únicos de la asamblea/del corte/del pulimento para conseguir la mejor exactitud de la posición de la base de la fibra con la superficie de pulido perfecta. El arsenal de la fibra es un componente esencial usado en diversos usos para conectar la fibra óptica con su guía de onda.
Especificaciones:
| Artículo | Parámetro |
| Número de canales | 1CH ~ 128CH |
| Material | Vidrio de cuarzo, borosilicate, silicio |
| Distancia de la base/tolerancia (μm) | 250, 127/0,7 |
| Longitud de la fibra (m) | 2.0±0.1 |
| Ángulo de pulido (°) | 0, +8, -8 (±0.3) |
| Llanura de pulido | ﹤ 5 fringes@633nm |
| Tipo de la fibra | SMF-28e o SMF-28e XB |
| Temperatura de funcionamiento (℃) | -40~85 |
tabla de la dimensión del embase del V-surco:
| L | W | H | X | Y | error completo | ||||||
| tipo | tamaño | diferencia común | tamaño | diferencia común | tamaño | diferencia común | tamaño | diferencia común | diferencia de la altura de la base | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ±0.3 | 5,7 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ±0.3 | 7,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ±0.3 | 9,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0,1 | |
Usos:
| Número del producto | Tipo de la fibra | Longitud de la fibra |
|
01=1CH
02=2CH
03=4CH
04=8CH
05=12CH
06=16CH
07=24CH
08=32CH
09=48CH
10=64CH
11=96CH
12=128CH
|
1=G657A1
2= G657A2
3=G652D
4=G652B
|
los 0=0.5M
el 1=1.0M
los 2=1.5M
los 3=2.0M
los 4=2.5M
S=Customized
|
|
|
