| Nombre De La Marca: | Seacent |
| Model Number: | fibra array-24ch |
| MOQ: | 10pcs |
| Condiciones De Pago: | L / C, T / T |

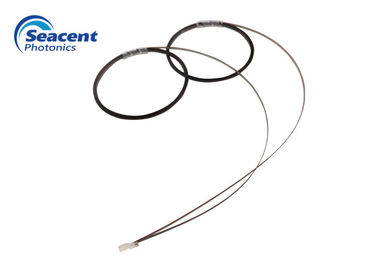

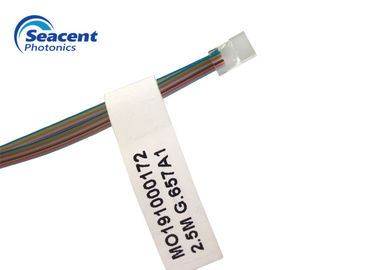

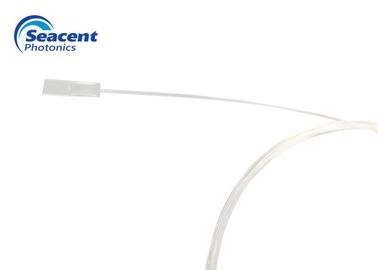

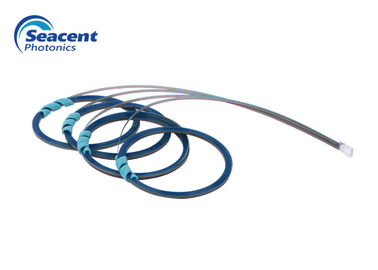

Los órdenes de la fibra son fabricados con el substrato del V-surco de la alta precisión por la asamblea de Browave/el proceso únicos del pulimento para conseguir una exactitud excelente de la posición de la base de la fibra y la calidad perfecta de la superficie polaca. Proporcionamos el arsenal de alta calidad de la fibra para cubrir las diversas demandas de los clientes con pérdida de inserción baja, pérdida de alto retorno, y la dimensión compacta.
Pérdida de inserción baja
Pérdida de alto retorno.
Temperatura amplia de la operación
Altas estabilidad y confiabilidad
Alta exactitud de la posición de la base de la fibra
Exactitud excelente de la posición de la base de la fibra
cree la flexibilidad para requisitos particulares
Usos:
MEM
Dispositivos del PLC: Divisor del PLC, AWGs
Componentes activos/pasivos integrados
Módulos micro de la óptica
Atenuadores ópticos variables
Arsenal de la lente/de los colimadores
Especificaciones:
| Artículo | Parámetro |
| Número de canales | 1CH ~ 128CH |
| Material | Vidrio de cuarzo, borosilicate, silicio |
| Distancia de la base/tolerancia (μm) | 250, 127/0,7 |
| Longitud de la fibra (m) | 2.0±0.1 |
| Ángulo de pulido (°) | 0, +8, -8 (±0.3) |
| Llanura de pulido | ﹤ 5 fringes@633nm |
| Tipo de la fibra | SMF-28e o SMF-28e XB |
| Temperatura de funcionamiento (℃) | -40~85 |
| L | W | H | X | Y | error completo | ||||||
| tipo | tamaño | diferencia común | tamaño | diferencia común | tamaño | diferencia común | tamaño | diferencia común | diferencia de la altura de la base | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ±0.3 | 5,7 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ±0.3 | 7,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ±0.3 | 9,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0,1 | |
| Número del producto | Tipo de la fibra | Longitud de la fibra |
|
01=1CH
02=2CH
03=4CH
04=8CH
05=12CH
06=16CH
07=24CH
08=32CH
09=48CH
10=64CH
11=96CH
12=128CH
|
1=G657A1
2= G657A2
3=G652D
4=G652B
|
los 0=0.5M
el 1=1.0M
los 2=1.5M
los 3=2.0M
los 4=2.5M
S=Customized
|
|
|
