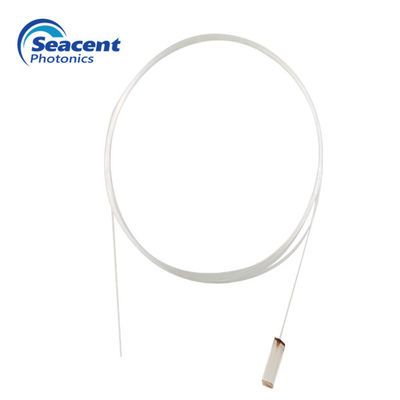

Low Insertion Loss Optical Fiber Array 1CH To 128CH With Wide Operation Temperature
Low Insertion Loss Optical Fiber Array 1CH To 128CH With Wide Operation Temperature
Arsenal de fibra óptica bajo 1CH de la pérdida de inserción a 128CH con temperatura amplia de la operación Low Insertion Loss Optical Fiber Array 1CH To 128CH With Wide Operation Temperature Low Insertion Loss Optical Fiber Array 1CH To 128CH With Wide Operation Temperature Low Insertion Loss Optical Fiber Array 1CH To 128CH With Wide Operation Temperature Low Insertion Loss Optical Fiber Array 1CH To 128CH With Wide Operation Temperature
Contactar ahora

Arsenal de fibra óptica bajo 1CH de la pérdida de inserción a 128CH con temperatura amplia de la operación

Cantidad de orden mínima : 10pcs Tiempo de entrega : 5-8 días del trabajo
Condiciones de pago : L / C, T / T
Lugar de origen: Guangdong, China Nombre de la marca: Seacent
Certificación: ISO9001,ROHS Número de modelo: fibra array-5ch

Información detallada
Material: Vidrio de cuarzo, borosilicate, silicio Ángulo de pulido (°): 0, +8, -8 (±0.3)
Tipo de la fibra: SMF-28e o SMF-28e XB Tipo del conector: SC/FC/LC-APC/UPC, LC, ST, FC, TOSLINK
Pulimento de la virola: PC, UPC, APC El embalar: Caja y cartón internos de la exportación, Polybag
Alta luz:

Arreglo de discos de fibra óptica

,

Fibra de matriz

Descripción de producto

material 1CH del silicio del vidrio de cuarzo de la alta exactitud del arsenal de la fibra 5CH a 128CH

Descripción:

Los órdenes de la fibra óptica son los dispositivos que conectan fibras ópticas con los dispositivos ópticos de la guía de onda que son necesarios para los usos del WDM (multiplexación de división de longitud de onda). Estos productos colocan los corazones ópticos exactamente dentro de bloques del V-surco por una técnica micro de la fabricación. El proceso requiere exactitud en un nivel del submicron para reducir la pérdida de la conexión.


Características:

Pérdida de inserción baja

Pérdida de alto retorno

Temperatura amplia de la operación

Altas estabilidad y confiabilidad

Alta exactitud de la posición de la base de la fibra


Usos:

Dispositivos del PLC

Divisores

AWG

Acoplador

Active/dispositivo pasivo de la fibra óptica del arsenal


Especificación:
Artículo Parámetro
Material Vidrio de cuarzo, borosilicate, silicio
Número de canales 1CH ~ 128CH
Distancia de la base/tolerancia (μm) 250, 127/0,7
Longitud de la fibra (m) 2.0±0.1
Ángulo de pulido (°) 0, +8, -8 (±0.3)
Llanura de pulido ﹤ 5 fringes@633nm
Tipo de la fibra SMF-28e o SMF-28e XB
Temperatura de funcionamiento (℃) -40~+85





tabla de la dimensión del embase del V-surco:

  L W H X Y error completo
tipo tamaño diferencia común tamaño diferencia común tamaño diferencia común tamaño diferencia común diferencia de la altura de la base R=√ x2+y2
2CH 250 10 ±0.3 2,5 ±0.05 2,5 ±0.05 0,25 ≤0.0005 ≤0.001 <0.1
4CH 250 10 ±0.3 2,5 ±0.05 2,5 ±0.05 0,25 ≤0.0005 ≤0.001 <0.1
8CH 250 10 ±0.3 3,5 ±0.05 2,5 ±0.05 0,25 ≤0.0005 ≤0.001 <0.1
8CH 127 10 ±0.3 2,5 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
16CH 127 10 ±0.3 3,5 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
32CH 127 10 ±0.3 5,7 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
48CH 127 12 ±0.3 7,8 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
64CH 127 12 ±0.3 9,8 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
96CH 127 12 ±0.3 16 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
128CH 127 12 ±0.3 20 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0,1





Información el ordenar:

Número del producto Tipo de la fibra Longitud de la fibra
01=1CH
02=2CH
03=4CH
04=8CH
05=12CH
06=16CH
07=24CH
08=32CH
09=48CH
10=64CH
11=96CH
12=128CH
1=G657A1
2= G657A2
3=G652D
4=G652B
los 0=0.5M
el 1=1.0M
los 2=1.5M
los 3=2.0M
los 4=2.5M
定制 de S=
