Arsenal de la fibra óptica del receptáculo de la capa de AR que suelda para Demux RC FA
Persona de Contacto : Mike nie
Número de teléfono : 8613713851846
WhatsApp : +8613713851846
| Cantidad de orden mínima : | 10pcs | Tiempo de entrega : | 5-8 días del trabajo |
|---|---|---|---|
| Condiciones de pago : | L / C, T / T |
| Lugar de origen: | Guangdong, China | Nombre de la marca: | Seacent |
|---|---|---|---|
| Certificación: | ISO9001,ROHS | Número de modelo: | fibra array-2CH |
|
Información detallada |
|||
| Color: | Azul, anaranjado, verde, marrón, blanco, rojo, negro, amarillo, púrpura, rosado, verde del agua | Material: | Vidrio de cuarzo, borosilicate, silicio |
|---|---|---|---|
| Ángulo de pulido (°): | 0, +8, -8 (±0.3) | Conector: | SC, FC, LC, ST, cordón de remiendo de la fibra del LC y así sucesivamente |
| Pulimento de la virola: | PC, UPC, APC | Embalaje: | Caja y cartón internos de la exportación, Polybag |
| Alta luz: | Arreglo de discos de fibra óptica,Fibra de matriz |
||
Descripción de producto

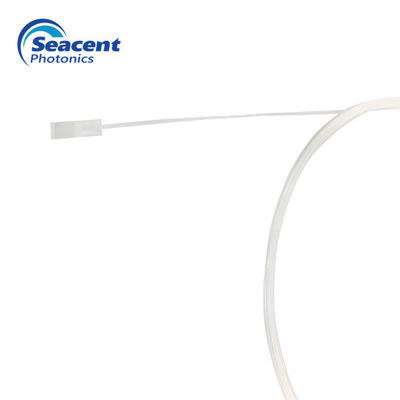

Vidrio de cuarzo de los colores del material 12 del plasitc del arsenal 2CH de la fibra, borosilicate, material del silicio
Descripción:
El arsenal de la fibra (FA) utiliza un V-surco (V-surco) para montar una fibra óptica, un paquete de fibras, o una cinta en un substrato del arsenal.
El arsenal de la fibra es una fibra desnuda que quita la capa de la fibra. Una porción se pone en el V-surco y es presurizada por el pegamento del miembro de la presurización. En la parte frontal, la fibra se coloca exacto para conectar con el divisor del PLC o el AAWG.
Características:
Pérdida de inserción baja
Altas estabilidad y confiabilidad
Buena uniformidad del canal
Espaciamiento de la base de alta precisión
Estándares de la reunión ROHS
Usos:
Dispositivo activo/pasivo de la fibra óptica del arsenal
Reja puesta en orden de la guía de onda
Guía de onda óptica planar
Módulo óptico de varios canales
Especificaciones:
| Artículo | Parámetro |
| Material | Vidrio de cuarzo, borosilicate, silicio |
| Número de canales | 1CH ~ 128CH |
| Distancia de la base/tolerancia (μm) | 250, 127/0,7 |
| Longitud de la fibra (m) | 2.0±0.1 |
| Ángulo de pulido (°) | 0, +8, -8 (±0.3) |
| Llanura de pulido | ﹤ 5 fringes@633nm |
| Tipo de la fibra | SMF-28e o SMF-28e XB |
| Temperatura de funcionamiento (℃) | -40~+85 |
tabla de la dimensión del embase del V-surco:
| L | W | H | X | Y | error completo | ||||||
| tipo | tamaño | diferencia común | tamaño | diferencia común | tamaño | diferencia común | tamaño | diferencia común | diferencia de la altura de la base | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ±0.3 | 5,7 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ±0.3 | 7,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ±0.3 | 9,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0,1 | |
Información el ordenar:
|
Número del producto |
Tipo de la fibra |
Longitud de la fibra |
|
01=1CH 02=2CH 03=4CH 04=8CH 05=12CH 06=16CH 07=24CH 08=32CH 09=48CH 10=64CH 11=96CH 12=128CH |
1=G657A1 2=G657A 3=G652D 4=G652B |
los 0=0.5M el 1=1.0M los 2=1.5M los 3=2.0M los 4=2.5M S=Customized |
