Datos del producto:
|
|
| Lugar de origen: | Guangdong, China |
|---|---|
| Nombre de la marca: | Seacent |
| Certificación: | ISO9001,ROHS |
| Número de modelo: | tipo del parte movible 1X16 |
|
Pago y Envío Términos:
|
|
| Cantidad de orden mínima: | Negociable |
| Precio: | Negotiation |
| Tiempo de entrega: | 5-8 días del trabajo |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | 1000000 pedazos por mes |
|
Información detallada |
|||
| Pérdida de inserción: | DB 7,5 | Pérdida de vuelta: | DB ≥55 |
|---|---|---|---|
| Uniformidad: | DB ≤1.8 | Temperatura de trabajo: | -40℃ - 85℃ |
| Alta luz: | divisor óptico del plc 1X16,Divisor del plc de la fibra de FTTH |
||
Descripción de producto

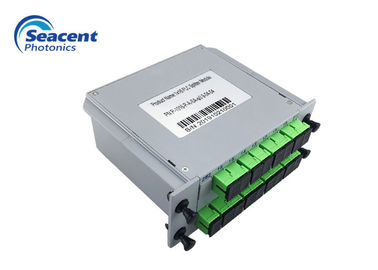

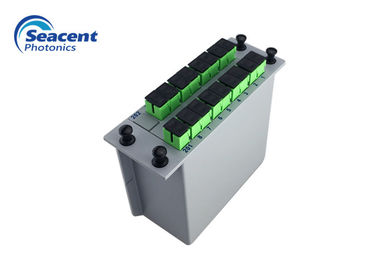

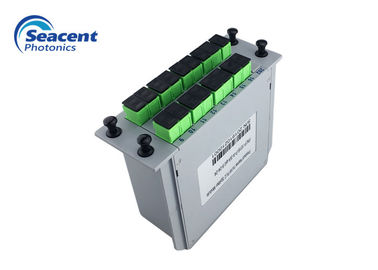

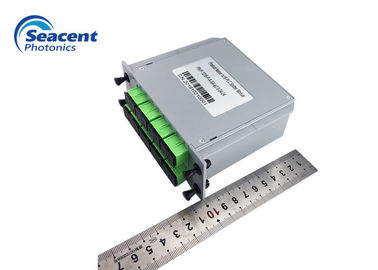

tipo módulo FTTX FTTH del parte movible 1X16 del divisor del PLC
Descripción del módulo del divisor del PLC
El PLC representa circuito planar de la onda luminosa. Los divisores del PLC se utilizan para distribuir o para combinar señales ópticas. Se basa en tecnología de circuito planar de la onda luminosa y provee de una solución de la distribución ligera del bajo costo pequeño factor de forma y alta confiabilidad.
Los divisores del PLC proporcionan un producto rentable y del ahorro de espacio conveniente a los requisitos evolutivos del establecimiento de una red. Con él es el tamaño compacto, estos divisores se pueden utilizar en-tierra y pedestales así como sistemas aéreos del soporte de estante.
Características del módulo del divisor del PLC
Usos del módulo del divisor del PLC
Parámetros del módulo del divisor del PLC
1XN
| Parámetro | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Longitud de onda de trabajo (nanómetro) | 1260-1650 | |||||||||||
| Tipo de la fibra | G657A1 o modificado para requisitos particulares | |||||||||||
| Pérdida de inserción (DB) | 3,9 | 6,1 | 7,2 | 9,0 | 10,2 | 12,5 | 13,5 | 15,5 | 16,8 | 18,4 | 20,1 | 23,8 |
| Uniformidad (DB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Pérdida dependiente de la polarización (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| Pérdida de vuelta (DB) | ≥55 | |||||||||||
| Direccionalidad (dB) | ≥55 | |||||||||||
| Longitud de la fibra (m) | 1,0 o modificado para requisitos particulares | |||||||||||
| Estabilidad de temperatura (DB) | -40℃--85℃ (≤0.5) | |||||||||||
| °C de trabajo de la temperatura | -40℃--85℃ | |||||||||||
| °C de la temperatura de almacenamiento | -40℃--85℃ | |||||||||||
| Poder máximo (nanovatio) | 1000 | |||||||||||
Nota: IL antedicho está sin los parámetros del conector.
1XN con el conector que la pérdida de inserción óptica del divisor en los requisitos antedichos además del aumento 1X2 no excede 0.2dB, el aumento restante no excede 0.3dB.
2XN
| Parámetro | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Longitud de onda de trabajo (nanómetro) | 1260-1650 | |||||
| Tipo de la fibra | G657A1 o modificado para requisitos particulares | |||||
| Pérdida de inserción (DB) | 4,2 | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Uniformidad (DB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Pérdida dependiente de la polarización (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Pérdida de vuelta (DB) | ≥55 | |||||
| Direccionalidad (dB) | ≥55 | |||||
| Longitud de la fibra (m) | 1,0 o modificado para requisitos particulares | |||||
| Estabilidad de temperatura (DB) | -40℃--85℃ (≤0.5) | |||||
| °C de trabajo de la temperatura | -40℃--85℃ | |||||
| °C de la temperatura de almacenamiento | -40℃--85℃ | |||||
| Poder máximo (nanovatio) | 1000 | |||||
Nota: IL antedicho está sin los parámetros del conector.
2XN con la pérdida de inserción óptica del divisor del conector creciente en no más que 0.3dB en los requisitos antedichos.
Especificación de Detaild del módulo del divisor del PLC
Tipo-Seacent Photonics.pdf del Divisor-parte movible del PLC
