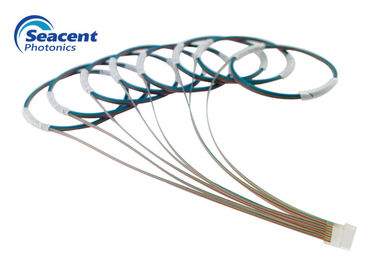

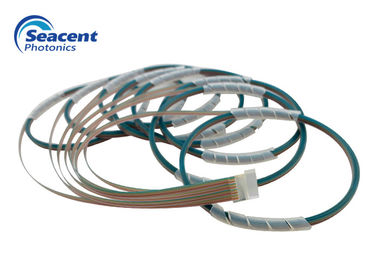

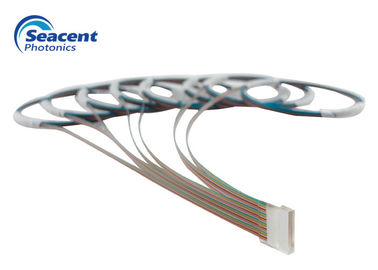

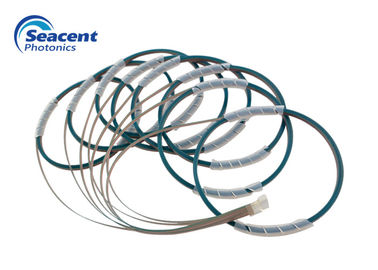

Arsenal de la fibra óptica del receptáculo de la capa de AR que suelda para Demux RC FA
Persona de Contacto : Mike nie
Número de teléfono : 8613713851846
WhatsApp : +8613713851846
| Cantidad de orden mínima : | 10pcs | Tiempo de entrega : | 5-8 días del trabajo |
|---|---|---|---|
| Condiciones de pago : | L / C, T / T |
| Lugar de origen: | Guangdong, China | Nombre de la marca: | Seacent |
|---|---|---|---|
| Certificación: | ISO9001,ROHS | Número de modelo: | Fibra array-96ch |
|
Información detallada |
|||
| color: | Azul, anaranjado, verde, marrón, blanco, rojo, negro, amarillo, púrpura, rosado, verde del agua | Materiales: | Vidrio de cuarzo, borosilicate, silicio |
|---|---|---|---|
| Ángulo de pulido (°): | 0, +8, -8 (±0.3) | Tipo de conector: | SC/FC/LC-APC/UPC, LC, ST, FC, TOSLINK |
| Polaco de la virola: | PC, UPC, APC | ||
| Alta luz: | arsenal de la fibra del plc,Arreglo de discos de fibra óptica |
||
Descripción de producto
El arsenal (FA) de la fibra utiliza un V-surco (V-surco) para montar una fibra óptica, un paquete de fibras, o una cinta en un substrato del arsenal.
El arsenal de la fibra es una fibra desnuda que quita la capa de la fibra. Una porción se pone en el V-surco y es presurizada por el pegamento del miembro de la presurización.
Especificaciones:
| Artículo | Parámetro |
| Número de canales | 1CH ~ 128CH |
| Material | Vidrio de cuarzo, borosilicate, silicio |
| Distancia de la base/tolerancia (μm) | 250, 127/0,7 |
| Longitud de la fibra (m) | 2.0±0.1 |
| Ángulo de pulido (°) | 0, +8, -8 (±0.3) |
| Llanura de pulido | ﹤ 5 fringes@633nm |
| Tipo de la fibra | SMF-28e o SMF-28e XB |
| Temperatura de funcionamiento (℃) | -40~85 |
tabla de la dimensión del embase del V-surco:
| L | W | H | X | Y | error completo | ||||||
| tipo | tamaño | diferencia común | tamaño | diferencia común | tamaño | diferencia común | tamaño | diferencia común | diferencia de la altura de la base | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ±0.3 | 5,7 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ±0.3 | 7,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ±0.3 | 9,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
Usos:
MEM
Dispositivos del PLC: Divisor del PLC, AWGs
Componentes activos/pasivos integrados
Módulos micro de la óptica
Atenuadores ópticos variables
Arsenal de la lente/de los colimadores
Pérdida de inserción baja
Pérdida de alto retorno.
Temperatura amplia de la operación
Altas estabilidad y confiabilidad
Alta exactitud de la posición de la base de la fibra
| Número del producto | Tipo de la fibra | Longitud de la fibra |
|
01=1CH
02=2CH
03=4CH
04=8CH
05=12CH
06=16CH
07=24CH
08=32CH
09=48CH
10=64CH
11=96CH
12=128CH
|
1=G657A1
2= G657A2
3=G652D
4=G652B
|
los 0=0.5M
el 1=1.0M
los 2=1.5M
los 3=2.0M
los 4=2.5M
S=Customized
|
